Details zu

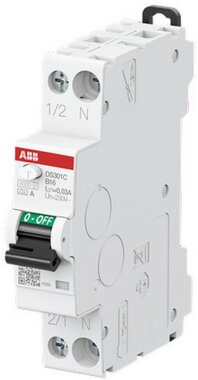

ABB DS301CA-B16/0,03 FI/LS-Schalter 6kA
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
- Anzahl der abgesicherten Pole: 1
- Bemessungsisolationsspannung Ui: 500V
- Bemessungsstoßspannungsfestigkeit Uimp: 4kV
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach EN 61009: 6kA
- Bemessungsabschaltvermögen nach IEC 60947-2: 6kA
- Bemessungsschaltvermögen Icn nach EN 61009-1: 6kA
- Abschaltcharakteristik: unverzögert
- Spannungsart: AC
- Frequenz: 50 Hz
- Auslösecharakteristik: B
- Mitschaltender Neutralleiter: ja
- Mit Verriegelungsvorrichtung: nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Einbautiefe: 17,6mm
- Unterputzmontage: nein
- Fehlauslöseschutz: nein
- Schutzart (IP): IP20
Suchbegriffe: DS301C, FI/LS-Schalter
Hersteller:
ABB Stotz-Kontakt / Striebel & John, Eppelheimerstraße 82, 69123, HEIDELBERG, DE, www.abb.com, info.bje@de.abb.com
