Details zu

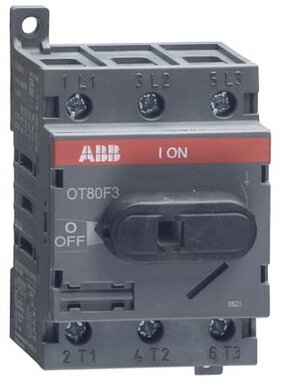

ABB OT80F3 Lasttrennschalter 3-polig 80A m.
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
- Ausführung als Hauptschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Ausführung als Sicherheitsschalter: nein
- Ausführung als NOT-AUS-Einrichtung: nein
- Ausführung als Wendeschalter: nein
- Anzahl der Schalter: 1
- Max. Bemessungsbetriebsspannung Ue bei AC: 750V
- Bemessungsdauerstrom Iu: 80A
- Bemessungsdauerstrom bei AC-23, 400 V: 75A
- Bemessungsdauerstrom bei AC-21, 400 V: 80A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 37kW
- Bemessungskurzzeitstromfestigkeit Icw: 1,5kA
- Schaltleistung bei 400 V: 37kW
- Bedingter Bemessungskurzschlussstrom Iq: 50kA
- Polzahl: 3
- Anzahl der Hilfskontakte als Öffner: 0
- Anzahl der Hilfskontakte als Schließer: 0
- Anzahl der Hilfskontakte als Wechsler: 0
- Motorantrieb optional: nein
- Motorantrieb integriert: nein
- Spannungsauslöser optional: nein
- Gerätebauart: Komplettgerät im Gehäuse
- Geeignet für Bodenbefestigung: ja
- Geeignet für Frontbefestigung 4-Loch: nein
- Geeignet für Frontbefestigung Zentral: nein
- Geeignet für Verteilereinbau: ja
- Farbe des Betätigungselements: schwarz
- Ausführung des Betätigungselements: langer Drehgriff
- Verriegelbar: nein
- Anschlussart Hauptstromkreis: Schraubanschluss
- Schutzart (IP), frontseitig: IP20
- Schutzart (NEMA): sonstige
Suchbegriffe: Lasttrennschalter, OT80F
Hersteller:
ABB Stotz-Kontakt / Striebel & John, Eppelheimerstraße 82, 69123, HEIDELBERG, DE, www.abb.com, info.bje@de.abb.com
