Details zu

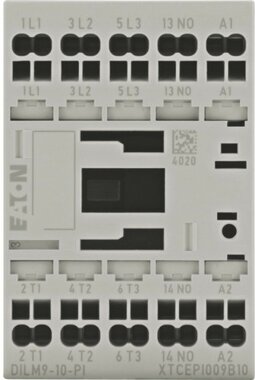

Eaton 199229 DILM9-10(230V50HZ,240V60HZ)-PI
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILM12-XHI?-PI, DILM32-XHI?-PI, DILA-XHI(V)?-PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
- Spannungsart zur Betätigung: AC
- Anschlussart Hauptstromkreis: Federzuganschluss
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4kW
- Bemessungsbetriebsleistung NEMA: 0kW
- Geeignet für Reiheneinbau: nein
- Breite: 45mm
- Höhe: 68mm
- Tiefe: 75mm
Suchbegriffe: Pushin, zugfeder, motorschutz, federzug, federzugklemmen, push in, push in anschluss, push in technologie, stecktechnik, zeitersparnis
Hersteller:
Eaton Electric GmbH, Hein-Moeller-Str. 7 - 11, 53115, BONN, DE, www.eaton.com, info-Bonn@eaton.com
